5.4 Averías en el sistema de conexión a tierra
Es muy importante que la instalación esté correctamente conectada a tierra para evitar que las perturbaciones electromagnéticas afecten al rendimiento de la red.
5.3 Averías en cableado
El cableado es una parte importante de la red, pues se encarga de conectar los diferentes puntos de la misma y conducir la información.
5.2 Averías en paneles de parcheo
El panel de parcheo es un elemento de la instalación que no requiere un mantenimiento excesivo.
5.1 Averías en armarios de distribución
Los armarios de distribución son elementos sensibles de la instalación, puesto que alojan equipamiento y cableado de gran importancia para el funcionamiento de la red.
4.2 Herramienta hardware
La más empleadas son las siguientes:
Analizador de cableado:
Rastrea el pulso eléctrico de un cable.
Consta de dos módulos: uno de ellos se conecta a un extremo y la identificación en el otro extremo.
Inspector de fibra óptica:
Permite revisar el estado del cable de fibra óptica. Existen diferentes tipos.
Herramienta certificadora:
Es la herramienta más completa para las tareas de mantenimiento de redes pero también es la más cara (alrededor de 8000€).
Analizador de redes inalámbricas
Permite analizar de forma rápida y sencilla un entorno de red inalámbrico, y no solo indica si el estado de la señal es el correcto, si no que también realiza pruebas esenciales e identifica problemas comunes.
Comprobador del sistema de conexión a tierra
El sistema de conexión a tierra se revisa con una herramienta llamada telurómetro, que mide la impedancia, es decir, la resistencia que opone la tierra al paso de la corriente eléctrica.
Analizador de cableado:
Rastrea el pulso eléctrico de un cable.
Consta de dos módulos: uno de ellos se conecta a un extremo y la identificación en el otro extremo.
Inspector de fibra óptica:
Permite revisar el estado del cable de fibra óptica. Existen diferentes tipos.
Herramienta certificadora:
Es la herramienta más completa para las tareas de mantenimiento de redes pero también es la más cara (alrededor de 8000€).
Analizador de redes inalámbricas
Permite analizar de forma rápida y sencilla un entorno de red inalámbrico, y no solo indica si el estado de la señal es el correcto, si no que también realiza pruebas esenciales e identifica problemas comunes.
Comprobador del sistema de conexión a tierra
El sistema de conexión a tierra se revisa con una herramienta llamada telurómetro, que mide la impedancia, es decir, la resistencia que opone la tierra al paso de la corriente eléctrica.
lunes, 25 de febrero de 2019
4.1 Herramientas software
Podemos clasificar estas herramientas de la siguiente manera:
Herramientas integradas en el sistema operativo
Se trata de funciones y comandos del propio sistema operativo, que permiten configurar y diagnosticar el estado de la red.
Como comandos integrados en el sistema operativo, destacamos:
ipconfig.
ping.
arp.
tracert.
netstat.
nslookup.
Software de la electrónica de red.
La mayor parte de la electrónica de red dispone de software propio que permite no solo su configuración, si no que también nos proporciona información sobre su estado y permite que lo analicemos en busca de errores.
Analizador de protocolos.
El analizador de protocolos es una aplicación que captura tráfico de comunicación y, posteriormente, analiza esa información.
Herramientas integradas en el sistema operativo
Se trata de funciones y comandos del propio sistema operativo, que permiten configurar y diagnosticar el estado de la red.
Como comandos integrados en el sistema operativo, destacamos:
ipconfig.
ping.
arp.
tracert.
netstat.
nslookup.
Software de la electrónica de red.
La mayor parte de la electrónica de red dispone de software propio que permite no solo su configuración, si no que también nos proporciona información sobre su estado y permite que lo analicemos en busca de errores.
Analizador de protocolos.
El analizador de protocolos es una aplicación que captura tráfico de comunicación y, posteriormente, analiza esa información.
4. Herramientas para el mantenimiento de redes
El técnico dispone de multitud de herramienta de mantenimiento de la red para detectar y reparar los problemas que puedan aparecer.
3.2 Métodos para diagnosticar averías
El origen de una avería puede ser muy averiado.
Método de secuencia de niveles
Se basa en el modelo OSI y consiste en ir comprobando, nivel por nivel, que las diferencias capas funciona correctamente.
Método de rastreo
A partir del elemento de la red que no funciona se va rastreando de la red en busca de otros elementos afectados para detectar el alcance del problema.
Método de contraste
Haciendo uso de la documentación y de la información de los elementos averiados, se contrasta con la disponible en elementos similares operativos en busca de diferencias que puedan indicarnos el origen del problema.
Método de aislamiento
Consiste en aislar el problema para localizar el origen de este.
Método de secuencia de niveles
Se basa en el modelo OSI y consiste en ir comprobando, nivel por nivel, que las diferencias capas funciona correctamente.
Método de rastreo
A partir del elemento de la red que no funciona se va rastreando de la red en busca de otros elementos afectados para detectar el alcance del problema.
Método de contraste
Haciendo uso de la documentación y de la información de los elementos averiados, se contrasta con la disponible en elementos similares operativos en busca de diferencias que puedan indicarnos el origen del problema.
Método de aislamiento
Consiste en aislar el problema para localizar el origen de este.
3.1 Procedimiento para resolver averías
No es práctico que para resolver las averías en una instalación de telecomunicaciones el técnico vaya probando al azar hasta dar con el origen del problema y la solución más apropiada.
2. Tareas de mantenimiento
En muchas instalaciones, sobre todo de tamaño pequeño, lo habitual es aplicar el mantenimiento correctivo: es decir, llamar al técnico cuando algo no funciona correctamente.
Planificar el mantenimiento
Asignar una prioridad a cada uno de los elementos de la instalación y establecer cómo y cuando se llevará a cabo su mantenimiento.
Planificar los cambios
Establecer un protocolo de actuación de cara a la sustitución de cualquiera de los elementos de la instalación, teniendo en cuenta cómo afectaría su ausencia al resto del sistema.
Mantener actualizada la documentación
Es muy buena costumbre el documentar todas las operaciones de mantenimiento que se realicen sobre la instalación
Establecer plantillas y procedimientos
Cuando la red se modifica, conviene adoptar los mismos criterios que se han venido siguiendo desde que se creó la primera instalación.
Monitorizar la red
Al planificar el mantenimiento se habrán identificado los puntos críticos de la instalación.
Planificar el mantenimiento
Asignar una prioridad a cada uno de los elementos de la instalación y establecer cómo y cuando se llevará a cabo su mantenimiento.
Planificar los cambios
Establecer un protocolo de actuación de cara a la sustitución de cualquiera de los elementos de la instalación, teniendo en cuenta cómo afectaría su ausencia al resto del sistema.
Mantener actualizada la documentación
Es muy buena costumbre el documentar todas las operaciones de mantenimiento que se realicen sobre la instalación
Establecer plantillas y procedimientos
Cuando la red se modifica, conviene adoptar los mismos criterios que se han venido siguiendo desde que se creó la primera instalación.
Monitorizar la red
Al planificar el mantenimiento se habrán identificado los puntos críticos de la instalación.
lunes, 18 de febrero de 2019
1.3 Mantenimiento correctivo
Este mantenimiento consiste en la reparación o reemplazo del elemento de la instalación que esté originando el fallo.
Se puede actuar de dos formas:
Se puede actuar de dos formas:
- Corrección a plazo fijo: de acuerdo con los resultados del mantenimiento predictivo y las recomendaciones del fabricante se fija un periodo de vida útil del elemento pasado el cual se reemplaza aun cuando no haya dado fallo.
- Corrección a plazo variable: el elemento se reemplaza o repara cuando da fallo no antes.
1.2 Mantenimiento preventivo
Consiste en aplicar una serie de técnicas y procedimientos sobre la instalación para minimizar el riesgo de fallo y asegurar su correcto funcionamiento durante el mayor tiempo posible.
1.1 Mantenimiento predictivo
La finalidad de este mantenimiento es pronosticar cuán o un elemento va a fallar para que se pueda tomar una decisión (reparar o reemplazar) antes de que falle.
1. Tipos de mantenimiento
El mantenimiento tiene como finalidad que la instalación continúe operativa el mayor tiempo posible y que durante ese tiempo funcione sin fallos y de la forma más óptima.
viernes, 15 de febrero de 2019
3.2 Certificación del cableado
La certificación del cableado es un proceso que compara el rendimiento de transmisión de nuestro sistema de cableado con un estándar determinado.
El procedimiento de certificación demuestra la calidad de los componenetes y, en general de la instalación de la red.
Medida de enlace permanente
Exige que las dos unidades del certificador se conecten al enlace a través de dos cables que no pertenecen al cableado de la red.
Medición de canal
Las dos unidades del certificador se acoplan directamente al cableado de la red.
Esta medición se realiza normalmente al restaurar un servicio o como parte de las tareas de mantenimiento.
El procedimiento de certificación demuestra la calidad de los componenetes y, en general de la instalación de la red.
Medida de enlace permanente
Exige que las dos unidades del certificador se conecten al enlace a través de dos cables que no pertenecen al cableado de la red.
Medición de canal
Las dos unidades del certificador se acoplan directamente al cableado de la red.
Esta medición se realiza normalmente al restaurar un servicio o como parte de las tareas de mantenimiento.
3.1 Niveles de comprobación del cableado
La comprobación del cableado puede realizarse a diversos niveles:
- Verificación: Es el nivel más básico. Se verifica que el cable esté conectado correstamente.
- Calificación: Determina si un enlace de cableado es compatible una determinada tecnología o velocidad.
- Certificación: Garantiza que el cableado cumple con todos los requisistos del estándar de la industria.
3. Comprobación del cableado
La comprobación del cableado es el paso final en la instalación de la red.
2.5 Información del sistema de conexión a tierra y contra incendios
El sistema de conexión a tierra, como parte de la infraestructura de la red, también debe estar perfectamente identificado.
El identificador de la TMGB tiene el siguiente formato:
fs-TMGB
El identificador de una TGB sigue el formato:
fs-TGB
Como se puede dar el caso de que existan varias en diferentes elementos de la misma sala, el identificador también puede representarse siguiente este formato.
En cuanto al sistema cortafuegos, el estándar obliga a etiquetar los elementos cortafuegos a ambos lados siguiendo, en la medida de lo posible el siguiente formato:
f-FSL(h)
El identificador de la TMGB tiene el siguiente formato:
fs-TMGB
El identificador de una TGB sigue el formato:
fs-TGB
Como se puede dar el caso de que existan varias en diferentes elementos de la misma sala, el identificador también puede representarse siguiente este formato.
En cuanto al sistema cortafuegos, el estándar obliga a etiquetar los elementos cortafuegos a ambos lados siguiendo, en la medida de lo posible el siguiente formato:
f-FSL(h)
2.4 Información de cableado
El backbone de campus tiene formato de identificador:
b, es el identificador del edificio de origen.
fs, .xy, -r, es el identificador del panel de parcheo de origen.
p, es el puerto o rango de puertos en el panel de origen.
b, es el identificador del edificio de destino.
fs, xy, -r, es el identificador del panel de parcheo de destino.
p, es el puerto o rango de puertos en el panel de destino.
El cableado de los diferentes subsistemas debe etiquetarse, según el estándar, a 30 cm de cada uno de sus extremos.
La toma de la roseta debería etiquetarse utilizando el mismo identificador del cable que va conectado a ella desde el subsistema horizontal.
En el caso de emplear un sistema simplificado en la documentación de la red se debe recoger la traducción al sistema estandarizado.
b, es el identificador del edificio de origen.
fs, .xy, -r, es el identificador del panel de parcheo de origen.
p, es el puerto o rango de puertos en el panel de origen.
b, es el identificador del edificio de destino.
fs, xy, -r, es el identificador del panel de parcheo de destino.
p, es el puerto o rango de puertos en el panel de destino.
El cableado de los diferentes subsistemas debe etiquetarse, según el estándar, a 30 cm de cada uno de sus extremos.
La toma de la roseta debería etiquetarse utilizando el mismo identificador del cable que va conectado a ella desde el subsistema horizontal.
En el caso de emplear un sistema simplificado en la documentación de la red se debe recoger la traducción al sistema estandarizado.
2.3 Información de elementos de interconexión
Los elementos de interconexión colocados en los armarios, bastidores, cuadros, etc.
El formato del identificador del elemento de interconexión es
Los segmentos de los elementos de interconexión también deben identificarse.
El formato el identificador del segmento del elemento de interconexión es:
fs, .xy, -r, Ports PN, to fs, xy, -r : Ports PN
El formato del identificador del elemento de interconexión es
- fs es el identificador del espacio de telecomunicaciones donde esta ubicado.
- xy es la identificación del contenedor en el espacio de telecomunicaciones.
- r es el número del RU superior donde está esamblado el elemento de interconexión.
Los segmentos de los elementos de interconexión también deben identificarse.
El formato el identificador del segmento del elemento de interconexión es:
fs, .xy, -r, Ports PN, to fs, xy, -r : Ports PN
lunes, 11 de febrero de 2019

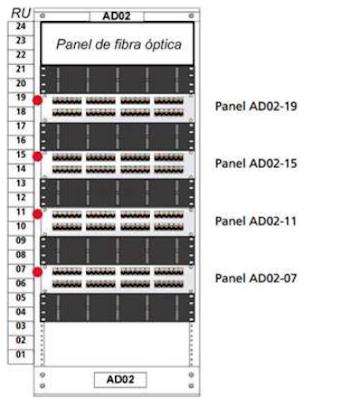

2.2 Información de armarios y bastidores
Los armarios, bastidores, cuadros murales y, en general, todos los elementos susceptibles de recibir cableado deberán estar debidamente identificados.
El formato identificador es: fs.xy
fs es el identificador del espacio de telecomunicaciones donde está ubicado.
xy es la identificación del elemento dentro del espacio.
La cuadrícula debe diseñarse con la suficiente precisión como para que todos los elementos tengan un identificador único.
El etiquetado se colocará, al menos, en la parte superior e inferior de la cara visible del elemento.
El formato identificador es: fs.xy
fs es el identificador del espacio de telecomunicaciones donde está ubicado.
xy es la identificación del elemento dentro del espacio.
La cuadrícula debe diseñarse con la suficiente precisión como para que todos los elementos tengan un identificador único.
El etiquetado se colocará, al menos, en la parte superior e inferior de la cara visible del elemento.
2. Registros e identificadores obligatorios
Todos los elementos de la red que tengan identificador se recogerán, junto con registros de la misma correspondientes a datos de la red que no se pueden etiquetar.
En cualquier caso, el sistema de administración de la red contiene toda lla información necesaria para localizar un elemento de la red y para conocer su entorno sin necesidad de acceder físicamente a él.
En cualquier caso, el sistema de administración de la red contiene toda lla información necesaria para localizar un elemento de la red y para conocer su entorno sin necesidad de acceder físicamente a él.
1. Estándar de administración y etiquetado
La administración y el etiquetado de los elementos del cableado estructurado se rigen por el estándar ANSI/TIA/EIA 606-B, que engloba:
Identificador, etiquetado y registro.
Este estándar se clasifica en cuatro clases:
Clase 1: Sistema en un edificio con un TR.
Clase 2: Sistemas en un edificio con varios TR.
Clase 3: Se corresponde con un sistema de campus.
Clase 4: Equivale a una red compuesta por varios campus, que abarca todos ellos y sus interconexiones.
Identificador, etiquetado y registro.
Este estándar se clasifica en cuatro clases:
Clase 1: Sistema en un edificio con un TR.
Clase 2: Sistemas en un edificio con varios TR.
Clase 3: Se corresponde con un sistema de campus.
Clase 4: Equivale a una red compuesta por varios campus, que abarca todos ellos y sus interconexiones.
viernes, 25 de enero de 2019
4.3 Fase de terminación
El proceso de colocar el cable en su toma o conexión recibe el nombre de terminación de cable.
Durante el proceso de terminación es muy importante que el cableado esté organizado, para evitar conexiones incorrectas, que se dañe algún cable, que haya un accidente, etc.
Durante el proceso de terminación es muy importante que el cableado esté organizado, para evitar conexiones incorrectas, que se dañe algún cable, que haya un accidente, etc.
4.2 Fase de recorte
Cuando el cableado ya está tendido por la canalización, si hemos seguido las directrices marcadas, tendremos:
La rotulación provisional del cableado se hará a unos 15 cm de entrada/salida de la canalización.
En la operación de cableado se ha dejado suficiente cable en ambos extremos como para trabajar con garantías.
Salvo que la caja de mecanismos permita guardas una reserva de cable adicional, conviene no dejar más de 25 cm para terminarlo y en condiciones normales unos 5 cm como máximo.
Una mala práctica es dejar mucho cable e intentar guardarlo en la caja de mecanismos.
Del lado de los TR, el cableado se canaliza a los armarios de distribución y se encintará a ser posible, por grupos de cables que tengan el mismo destino.
- Extremos de cables en los diferentes puntos de destino.
- Varios grupos de cables en el punto de trabajo, correspondientes a las diferentes zonas que hayamos cableado.
La rotulación provisional del cableado se hará a unos 15 cm de entrada/salida de la canalización.
En la operación de cableado se ha dejado suficiente cable en ambos extremos como para trabajar con garantías.
Salvo que la caja de mecanismos permita guardas una reserva de cable adicional, conviene no dejar más de 25 cm para terminarlo y en condiciones normales unos 5 cm como máximo.
Una mala práctica es dejar mucho cable e intentar guardarlo en la caja de mecanismos.
Del lado de los TR, el cableado se canaliza a los armarios de distribución y se encintará a ser posible, por grupos de cables que tengan el mismo destino.
4.1 Fase de preparación
El punto de trabajo del instalador es el lugar desde el que se distribuye el cableado.
Para tirar el cableado se procede de la siguiente manera:
El método correcto de pasar el cable de un lugar al otro es tirar de él de forma suave y continuada.
Si el cable se atasca en el recorrido, tira el lado opuesto y continuar con el proceso.
Para tirar el cableado se procede de la siguiente manera:
- Se rotula el extremo del cable que se va a canalizar.
- Se utilizará una herramienta u otra para guiar el cable por el canal.
- Se tomarán las precauciones y medidas que hayamos tratado.
El método correcto de pasar el cable de un lugar al otro es tirar de él de forma suave y continuada.
Si el cable se atasca en el recorrido, tira el lado opuesto y continuar con el proceso.
- Cuando el cable llegue a su destino final, se tenderá un tramo adicional de cable para que se pueda trabajar con comodidad durante su terminación.
- Finalmente, se corta el cable en el extremo del punto de trabajo y se rotula de la misma manera que el extremo canalizado.
4. Instalación del cableado
El proceso de instalación de cableado consta de las fases que veremos a continuación.
martes, 22 de enero de 2019
3.3 Caja en superficie
La caja en superficie se instala en canalizaciones de superficie y en canalizaciones empotradas cuando no se puede, o no se desea, trabajar la superficie para incrustar la caja.
El modo de instalación es similar, salvo que se fija a la pared con tornillos con tirafondo, u otros sistemas de fijación alternativos, según la superficie (siliconas, pegamentos, etc.)
El modo de instalación es similar, salvo que se fija a la pared con tornillos con tirafondo, u otros sistemas de fijación alternativos, según la superficie (siliconas, pegamentos, etc.)
3.2 Caja empotrada
La caja de mecanismos se empotra en la pared cuando se utiliza una canalización del mismo tipo.
La instalación de la caja empotrada exige acomodar la superficie para su colocación.
La caja empotrada dispone de una carcasa que se alojará en la
pared. Antes de colocarla habrá que agujerear el lateral para conectar la canalización
La instalación de la caja empotrada exige acomodar la superficie para su colocación.
La caja empotrada dispone de una carcasa que se alojará en la
pared. Antes de colocarla habrá que agujerear el lateral para conectar la canalización
3.1 Caja en suelo técnico
La caja de mecanismos en el suelo técnico está integrada con el resto de la canalización.
La caja está preparada para encajar en la canalización. Cuando se ha
tirado el cableado hasta ella, se preparan las conexiones y posteriormente se insertan en los huecos practicados en su frontal.
Cuando la cantidad o tipo de tomas no pueden recogerse en la caja, se adopta una de las siguientes soluciones:
La caja está preparada para encajar en la canalización. Cuando se ha
tirado el cableado hasta ella, se preparan las conexiones y posteriormente se insertan en los huecos practicados en su frontal.
Cuando la cantidad o tipo de tomas no pueden recogerse en la caja, se adopta una de las siguientes soluciones:
- Colocar una caja vacía e instalar bajo el suelo técnico el conjunto de mecanismos.
- Instalar un sistema de torre, que consiste en un conjunto de meca-nismos que se oculta en la parte hueca del suelo y emerge cuando el usuario presiona la base instalada en el suelo técnico.
3. Instalación de las tomas
La toma constituye el punto final de la red de cableado. A partir de ahí,
el usuario conectará su equipo para integrarse en la red.
Estos elementos pueden ser de muy diferente naturaleza, en función,
sobre todo, del tipo de canalización que utilicemos para llevar el cableado hasta ellos.
La caja de registro tiene una apariencia muy similar a la caja de mecanismos.
Las cajas de registro deben colocarse en lugares estratégicos de la
canalización, evitando zonas de tránsito y también lugares donde
puedan quedar ocultas por muebles, maquinaria, etc.
el usuario conectará su equipo para integrarse en la red.
Estos elementos pueden ser de muy diferente naturaleza, en función,
sobre todo, del tipo de canalización que utilicemos para llevar el cableado hasta ellos.
La caja de registro tiene una apariencia muy similar a la caja de mecanismos.
Las cajas de registro deben colocarse en lugares estratégicos de la
canalización, evitando zonas de tránsito y también lugares donde
puedan quedar ocultas por muebles, maquinaria, etc.
2. Integración de la instalación con el sistema contra incendios
Las medidas más habituales que conforman dicho sistema está la utilización de materiales de construcción y estructuras especiales para evitar la propagación.
El muro cortafuegos, además de ser resistente al fuego, evita que se extienda.
Si la canalización es tubular se utilizará con un collarín intumescente, que es una pieza prefabricada.
Si la canalización es mediante una bandeja, además del revestimiento
exterior puede utilizarse una almohadilla intumescente.
Hay que tener en cuenta que estos sistemas no están diseñados para
apagar el fuego, sino para retardar lo máximo posible su propagación.
El muro cortafuegos, además de ser resistente al fuego, evita que se extienda.
Si la canalización es tubular se utilizará con un collarín intumescente, que es una pieza prefabricada.
Si la canalización es mediante una bandeja, además del revestimiento
exterior puede utilizarse una almohadilla intumescente.
Hay que tener en cuenta que estos sistemas no están diseñados para
apagar el fuego, sino para retardar lo máximo posible su propagación.
viernes, 18 de enero de 2019
1.5 Canalización empotrada
La canalización empotrada se utiliza en dos situaciones:
En el caso de que no existan rutas previas construidas, sera necesario crearlas.
En grandes instalaciones, las rozas que se hacen en la pared para empotrar la canalización pueden alojar varios viales.
La necesidad de realizar una obra para acometer la instalación de la canalización convierte esta opción en la menos empleada.
Para la canalización empotrada se puede utilizar canaleta, escalera o incluso bandeja si la pared es lo suficientemente gruesa.
La instalación de tubos y canales empotrados para distribución de cableado está regulada por el Reglamento electrotécnico para baja tensión establecido por el Real Decreto.
- Cuando existe una canalización previa que quiere aprovecharse.
- Cuando no se quiere dejar a la vista el medio de canalización.
En el caso de que no existan rutas previas construidas, sera necesario crearlas.
En grandes instalaciones, las rozas que se hacen en la pared para empotrar la canalización pueden alojar varios viales.
La necesidad de realizar una obra para acometer la instalación de la canalización convierte esta opción en la menos empleada.
Para la canalización empotrada se puede utilizar canaleta, escalera o incluso bandeja si la pared es lo suficientemente gruesa.
La instalación de tubos y canales empotrados para distribución de cableado está regulada por el Reglamento electrotécnico para baja tensión establecido por el Real Decreto.
jueves, 17 de enero de 2019
1.4 Canalización en superficie
La canalización en superficie tiene dos finalidades:
La canalización en superficie más común es la aplicada a la segunda finalidad, donde la estética es importante y también lo es que el cable no sea accesible directamente a cualquier usuario.
Los modelos de canaleta actual incluso permiten integrar en ella las cajas de mecanismos de forma muy rápida y sencilla.
La canaleta está constituida por dos elementos: cuerpo y tapa.
La canaleta puede fijarse a la superficie de dos formas:
- Conducir tramos de cableado desde una troncal hasta zonas concretas de distribución.
- Conducir un número reducido de cables hacía los puntos finales de los áreas de trabajo.
La canalización en superficie más común es la aplicada a la segunda finalidad, donde la estética es importante y también lo es que el cable no sea accesible directamente a cualquier usuario.
Los modelos de canaleta actual incluso permiten integrar en ella las cajas de mecanismos de forma muy rápida y sencilla.
La canaleta está constituida por dos elementos: cuerpo y tapa.
La canaleta puede fijarse a la superficie de dos formas:
- Atornillado: la canaleta tiene practicados agujeros a intervalos de aproximadamente †“25 cm lo €que obliga a perforar la pared e introducir tacos en ella para atornillar la canaleta.
- Autoadhesivo: la canaleta se pega a la pared retirando el papel protector de una tira autoadhesiva q€ue se integra en su parte trasera. Este modelo de fijación se utiliza en modelos de canaleta llamadosˆminicanal, con un ancho de unos 10…” cables.La canaleta puede estar diseñada en PVC de varios colores o en aluminio anodizado, pero puede pintarse del color que desee.Para proteger la superficie de la canaleta durante su instalación, viene con una lámina plástica adhesiva que retiraremos tras colocarla.Los aspectos que deben tenerse en cuenta para la instalación de la canaleta son prácticamente los mismos principios que hemos visto para las bandejas en cuanto a su dimensionamiento y colocación del cableado.Hay un tipo de canaleta en especial que se utiliza para atravesar un espacio empleando como superficie el suelo.La canalización en superficie a través del suelo debe ser el último recurso en una instalación.
1.3 Canalización de suelo técnico
Puede considerarse otra forma de canalización bajo suelo a €que el cableado va por debajo de la superficie visible.
Falso suelo con paneles
En la estructura del suelo de hormigón se fijan unos soportes niveladores sobre los que descansan unas placas de falso suelo.
Las placas que conforman el suelo falso pueden ser ciegas o integrar puntos de registro, así como conjuntos portamecanismos.
La flexibilidad de este sistema está limitada por la distribución de las bandejas portacables en el caso de €que estén instaladas.
Suelo hueco
En este sistema, el conjunto de paneles se sustituye por un falso solado, más robusto.
Las ubicaciones de los puntos de registro y conjuntamente portamecanismos se deciden en el momento de la instalación del suelo.
Tiene la ventaja de poder mover con cierta libertad el cableado por la cámara disponible entre los dos suelos, pero no es tan versátil como el suelo falso de paneles.
Falso suelo con paneles
En la estructura del suelo de hormigón se fijan unos soportes niveladores sobre los que descansan unas placas de falso suelo.
Las placas que conforman el suelo falso pueden ser ciegas o integrar puntos de registro, así como conjuntos portamecanismos.
La flexibilidad de este sistema está limitada por la distribución de las bandejas portacables en el caso de €que estén instaladas.
Suelo hueco
En este sistema, el conjunto de paneles se sustituye por un falso solado, más robusto.
Las ubicaciones de los puntos de registro y conjuntamente portamecanismos se deciden en el momento de la instalación del suelo.
Tiene la ventaja de poder mover con cierta libertad el cableado por la cámara disponible entre los dos suelos, pero no es tan versátil como el suelo falso de paneles.
lunes, 14 de enero de 2019
1.2 Canalización bajo suelo
Los elementos que se emplean en la canalización bajo suelo son:
Suelen integrar separadores en su interior y algunos modelos permiten el apilado de canales.
Los tramos de canal se fijan al suelo mediante anclajes que incluso pueden permitir la regulación de la altura del canal.
El material de la canalización bajo suelo suele ser de chapa de acero galvanizado.
Para decidir que tipo de canalización bajo suelo emplear, habrá que considerar los siguientes aspectos:
Tipo de suelo y su mantenimiento: ¿va a utilizarse un suelo falso o suelo firme con la limpieza en seco o en mojado?
Flexibilidad del sistema: ¿varía o no la disposición de las áreas de trabajo?; y, si varía ¿con qué frecuencia?
Capacidad del canal: ¿qué cantidad de cables van a conducirse por la canalización?
Canalización bajo suelo cubierto por solado
Este sistema se instala sobre el propio hormigón antes de proceder al solado.
Estas canalizaciones no tienen muchas altura (unos 50mm)
Canalización a ras de suelo
Es un sistema similar al anterior solo €ue en este caso toda la canalización queda a la vista, al mismo nivel que el suelo.
Utiliza canales con mayor sección (puede albergar más de 500 cables), pueden estar a la misma altura que las cajas de registro y porta mecanismos.
- Cajas de registro y derivación: se colocan en puntos intermedios del recorrido de la canalización para permitir la revisión y el mantenimiento del cableado interior.
- Conjunto porta mecanismos: integran los sistemas de conexión de los que dispondrá el área de trabajo. A menudo esta caja incluye las tomas de suministros eléctrico.
- Canales: son los tramos que constituirán la línea de canalización. Estos módulos pueden tomar dos formas:
Suelen integrar separadores en su interior y algunos modelos permiten el apilado de canales.
Los tramos de canal se fijan al suelo mediante anclajes que incluso pueden permitir la regulación de la altura del canal.
El material de la canalización bajo suelo suele ser de chapa de acero galvanizado.
Para decidir que tipo de canalización bajo suelo emplear, habrá que considerar los siguientes aspectos:
Tipo de suelo y su mantenimiento: ¿va a utilizarse un suelo falso o suelo firme con la limpieza en seco o en mojado?
Flexibilidad del sistema: ¿varía o no la disposición de las áreas de trabajo?; y, si varía ¿con qué frecuencia?
Capacidad del canal: ¿qué cantidad de cables van a conducirse por la canalización?
Canalización bajo suelo cubierto por solado
Este sistema se instala sobre el propio hormigón antes de proceder al solado.
Estas canalizaciones no tienen muchas altura (unos 50mm)
Canalización a ras de suelo
Es un sistema similar al anterior solo €ue en este caso toda la canalización queda a la vista, al mismo nivel que el suelo.
Utiliza canales con mayor sección (puede albergar más de 500 cables), pueden estar a la misma altura que las cajas de registro y porta mecanismos.
viernes, 11 de enero de 2019
1.1 Canalización área
Se denomina así a la canalización que se realiza para conducir cableado por la zona superior de un espacio abierto o cerrado:
Canalización en techo
Va anclada al techo con unas fijaciones que la soportan.
Canalización en techo técnico
Hay un falso techo que oculta tanto la canalización como el resto de la instalación de techo.
Canalización en pasarela
Se utiliza para llevar de un lado a otro la línea de cableado sin ayuda de soportes a techo, pared ni suelo.
Canalización en techo
Va anclada al techo con unas fijaciones que la soportan.
Canalización en techo técnico
Hay un falso techo que oculta tanto la canalización como el resto de la instalación de techo.
Canalización en pasarela
Se utiliza para llevar de un lado a otro la línea de cableado sin ayuda de soportes a techo, pared ni suelo.
La canalización aérea, a menudo debe librar obstáculos y transcurrir por rutas de trazado irregular.
La instalación de este tipo de canalización exige disponer de soportes, que pueden ser diferentes clases:
Soporte de varillas (una o dos), soporte de escuadra, soporte a pared.
Los soportes se fijan a la superficie a través de un anclaje de fijación.
El material de la superficie donde se fijará.
El peso que deberá soportar.
Si la superficie donde se desea fijar el soporte no puede perforarse o no es conveniente hacerlo, el anclaje se hace a través de grapas.
La instalación mediante grapas debe garantizar que el soporte aguantará el peso de las bandejas con sus cables.
La cantidad de soportes que se fijarán en la línea de canalización dependerá de dos factores:
La carga de la bandeja, Los obstáculos de infraestructura.
El tipo de bandeja también es variable, dependiendo de qué tipo de cable vaya a conducirse.
Las bandejas de material aislante (plástico, por lo general) no ofrecen apenas protección, independientemente de su forma. Elegiremos siempre bandejas metálicas.
Cuando la canalización tenga que cruzar un obstáculo (por ejemplo, una pared) y no haya más remedio que interrumpir el tramo, las dos secciones se interconectarán con elementos de baja impedancia.
La disposición del cableado en la canalización no es un aspecto trivial. El cableado deberá reposar sobre la base de la bandeja de forma ordenada.
Las zonas especialmente protegidas contra los efectos de las perturbaciones electromagnéticas son las esquinas de la bandeja.
En general se utiliza la bandeja con división cuando el cable de datos no está apantallado y la distancia que recorren las dos vías juntas es superior a 35m.
Energía sin apantallar + IT sin apantallar: 20 cm | 10 cm | 5 cm
Energía sin apantallar + IT apantallado: 5 cm | 2 cm | 0,5 cm
Energía apantallado + IT sin apantallar: 3 cm | 1 cm | 0,2 cm
Energía apantallado + IT apantallado: 0 cm | 0 cm | 0 cm
1. Instalación de canalización
La planificación del tendido es la primera fase de la instalación efectiva de una red.
Conviene identificar los tendidos de cable ya existentes.
Los puntos de entrada para los tendidos deben mantenerse accesibles, para permitir la instalación, revisión y mantenimiento de cableado sin riesgo personal ni material.
A la hora de elegir el tipo de canalización que vamos a emplear, hay que tener presente que su sección debe permitir albergar todo el cableado necesario.
Se procurará que la canalización tenga puntos de registro cada 12m aproximadamente.
Conviene identificar los tendidos de cable ya existentes.
Los puntos de entrada para los tendidos deben mantenerse accesibles, para permitir la instalación, revisión y mantenimiento de cableado sin riesgo personal ni material.
A la hora de elegir el tipo de canalización que vamos a emplear, hay que tener presente que su sección debe permitir albergar todo el cableado necesario.
Se procurará que la canalización tenga puntos de registro cada 12m aproximadamente.
Suscribirse a:
Entradas (Atom)
