5. Herramientas auxiliares

Guía pasacables:

Detectores de canalizaciones y tuberías

Una de las herramientas más útiles para trabajar en paredes, techo o suelo es el escáner de superficies. Esta herramienta permite sondear una superficie en busca de óbstaculos.



Árbol de cables

Durante la instalación es imprescindible una buena organización de todo el cableado que vaya a emplearse.

Esta herramienta no es más que una estructura con guías en las que se introducen los carretes de cableado.

Hay modelos de árbol de cables con ruedas que pueden ser trasladados fácilmente.

Medidores de distancia y superficie

Es imprescindible contar con una herramienta que permita medir distancias y superficies.

Aunque la herramienta más simple es una cinta métrica, en la actualidad hay herramientas bastante más completas.



4.2 Analizadores y detectores de problemas

Las herramientas de análisis y detección de problemas nos ayudan a localizar problemas en el cableado de fibra.

La herramienta más simple para la detección de roturas en el cableado es el comprobador de continuidad del cable.

 Si el cable está en buen estado emitirá luz por el otro extremo.

Cuando se quiere comprobar si un cable de fibra tiene tráfico sin necesidad de desconectar de la red uno de sus extremos, podemos utilizar el identificador de fibras activas y tráfico.



4.1 Inspección de la fibra

La suciedad y los daños en los conectores de fibra son las principales amenazas en las redes de fibra óptica. El microscopio de inspección de fibra es una herramienta para visualizar el estado del extremo de la fibra en los diferentes tipos de conectores.

En redes activas, tanto de luz como láser la inspección con microscopio puede ocasionar problemas en la vista.

Las herramientas de inspección de fibra suelen ir acompañadas de un kit de limpieza, por si el elemento que va a revisar no estuviera en condiciones óptimas de uso.

4. Herramientas para la comprobación de fibra óptica

3.3 Analizador de cableado

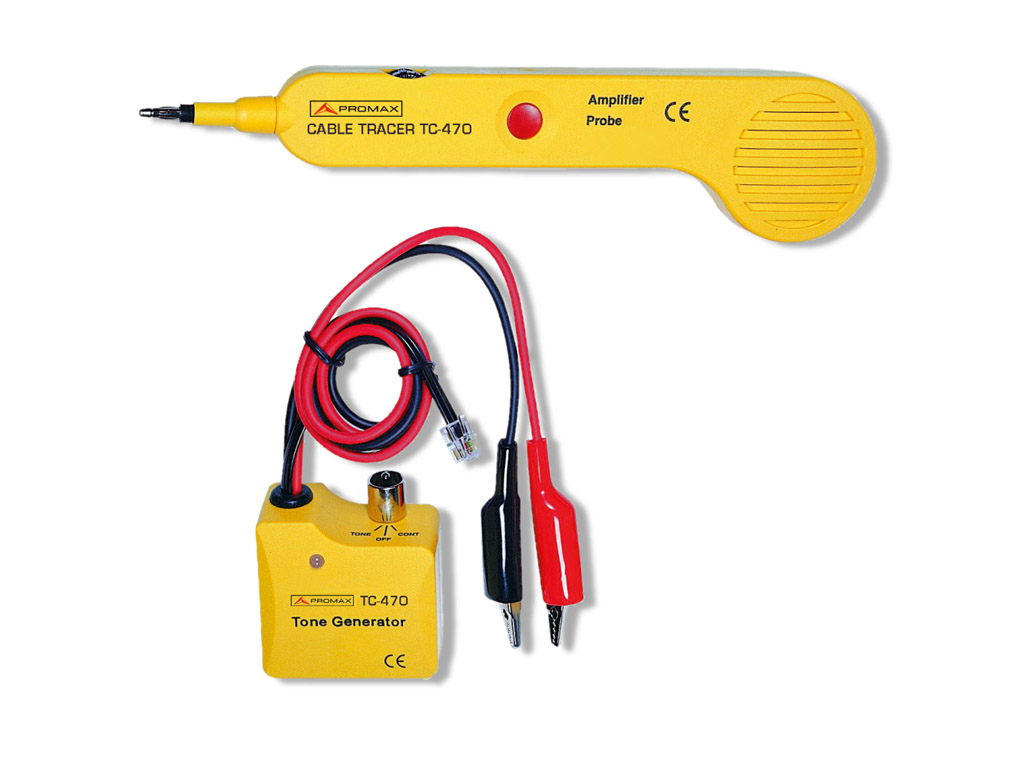

El analizador de cableado es una herramienta empleada para rastrear el pulso eléctrico.

Esta herramienta es muy útil cuando se quiere localizar un cable concreto, por ejemplo, de mangueras multipar, en paneles de parcheo o en los RIT, donde hay bastantes conexiones en regletas 110

• Emisor: se conecta al cable que se quiere rastrear.
• Rastreador: Se utiliza para seguir el trazado del cable.

3.2 Comprobador avanzado de cableado

El comprobado avanzado de cableado es una variante de la versión básica. Esta herramienta, además de permitir la operación anterior.

Algunos incluso localizan averías en el cable, indicando a qué par afectan y en qué punto del cable se encuentran.

También está compuesto por un módulo remoto y otro principal. Este último está dotado de una pantalla y varios botones de navegación para poder ejecutar todas las funciones que proporcionan.

3.1 Comprobador básico de cableado

El comprobador básico de cableado, también llenado téster de red, permite verificar que un cable está instalado correctamente y que la comunicación entre sus dos extremos es viable.

Disponible de un módulo móvil que se conecta a un extremo del cable, y otro módulo principal que proporciona la información de la comprobación.

Esta herramienta permite comprobar que el orden de los hilos sea el correcto y que las conexiones estén bien armadas.

3. Herramientas para la compobración de cable de cobre

2.3 Herramientas para la unión de fibra.

Los extremos de dos cables de fibra pueden unirse cuando se quiere extender el alcance del cableado, o bien cuando se tiene que efectuar una reparación en un tramo del mismo.

• Empalme mecánico: Los dos extremos se unen a través de una pieza plástica que alinea las dos fibras y que lleva en su interior un gel adhesivo que fija los dos extremos y adapta el índice de refracción de las fibras.

• Fusión: Es el método recomendable de unión de fibra.

La fusionadora realiza el alineado de los hilos de fibra y, posteriormente, los funde en una soldadura de precisión.

El proceso de fusión se realiza en apenas unos segundos y asegura las mejores condiciones del empalme, haciendo que los valores de pérdidas sean asequibles para el flujo de la red.

2.2 Herramientas de limpieza y pulido

La suciedad es la causa principal de fallos en el cableado de fibra óptica.
Por este motivo, hay que extremar las medidas de limpieza tanto en los conectores como en las conexiones.

Para ello existen kits de limpieza:

El pulido es una operación que se lleva a cabo tras la instalación de cable de fibra en un conector.

Podemos utilizar una herramienta de pulido manual,consistente en un disco plástico o metálico de unos 5 cm de diametro.

Hay discos de pulido manual que permiten realizar la operación con más de un conector.

2.1 Herramientas para pelar y cortar

La herramienta para pelar y cortar cable de fibra tiene una apariencia similar a la que hemos visto que se emplea con cable de cobre.

El proceso del pelado de cable de fibra es el siguiente:

La fibra puede cortarse de dos maneras:

• Cable ordinario: Cuando el extremo se va a utilizar para la terminación del cable, es decir, para conectarlo a un conector o a un panel de fibra óptica.
• Cable de precisión: Cuando se pretende unir los extremos de dos cables. Este proceso se denomina <difusión> y lo trataremos más adelante.

El corte de precisión se hace con una cortadora de precisión. Esta herramienta garantiza que la fibra tendrá un corte limpio y recto, de forma que podrá fusionarse sin problemas con otro extremo en las mismas condiciones.

2. Herramientas para la instalación de fibra óptica

El cableado de fibra óptica, por sus características, exige disponer de una herramienta específica.

1.2 Herramientas de terminación del cable

Se entiende por terminación del cable de proceso de insertarlo en un conector, un panel o una toma. Para estas operaciones se hará uso de una herramienta llamada crimpadora.

La herramienta de crimpado también suele integrar las funciones de pelado y corte como se aprecia en la siguiente imagen.

Para el cable coaxial y los conectores RG existe otro modelo de herramienta de crimpado, con los orificios adaptados a este tipo de conector.

Cuando el cable no termina en un conector sino en una toma o en un panel, en lugar de la crimpadora se utiliza la herramienta de impacto.

Esta herramienta permite la inserción y el corte de cable en módulos tipo keystone y en regletas 110.

El cabezal suele tener dos posiciones posibles: por un extremo solo inserta el cable y por el otro lo inserta y lo corta.

Puesto que las conexiones en regletas 110 o en paneles de parcheo suelen requerir la inserción y corte de muchos cables, se dispone de una herramienta que simplifica esta tarea llamada herramienta de inserción multipar.



1.1 Herramientas para pelar y cortar

La herramienta para pelar el cable se utiliza para quitar el revestimiento del cable, así como el aislamiento de los hilos que van en su interior.

La herramienta para pelar cable de cobre sirve tanto para cable de par trenzado como para cable coaxial, ya que la cuchilla es adaptable a diferentes secciones de cable y puede ser utilizada con total garantía para todos los revestimientos.

El procedimiento para quitar el revestimiento de los hilos es exactamente el mismo, pero hay que ser más cuidadoso en la presión durante el corte y extracción del revestimiento.

Cuando se necesita pelar cable de sección de un tamaño considerable, con revestimientos más rígidos, se emplean herramientas más sofisticadas.

Si utilizamos indebidamente la herramienta de pelado para cortar podemos dañar la cuchilla y hace que la herramienta quede inservible.

Otras herramientas muy delicadas son los alicates:

• Alicates para pelar cable: Son específicos para retirar la protección aislante de los cables, se introduce el cable; luego se presiona los brazos del alicate para hacer un corte en la protección y se retira.

• Alicates para cortar cable: Se caracterizan por que acaban en puntas afiladas. Fundamentalmente, pueden cortar recto u oblicuo.

1. Herramientas para la instalación de cable de cobre

Para llevar a cabo el proceso de instalación del cableado de cobre en una red de datos y telecomunicaciones es necesario emplear una herramienta específica.

4.2 Dimensionado de los distribuidores

Una vez fijadas las ubicaciones de los diferentes distribuidores, habrá que determinar cuál es su magnitud.

No existe ninguna regla concreta para decir qué tipo de armario escoger, ya que los factores que influyen en el diseño de una red son muy diversos, y, además, suelen variar a lo largo de la vida de esta.

• Recontar el número de tomas que hay para cada servicio.
• Trabajar con margen.
• Analizar las necesidades de electrónica de red.
• Tener en cuenta el factor inversión/vida útil de la red.

•  Distribuidor de planta

Para el diseño del rack correspondiente al FD se seguirán las siguientes directrices:

1. Computamos las tomas correspondientes a cada uno de los servicios, por separado. A cada uno de esos valores le sumamos el 25% de margen.

2. Elegimos el panel de parcheo más adecuado para recibir el cableado de cada servicio.

3. Determinamos la cantidad de latiguillos que necesitaremos para dar salida a todas las tomas.

4. Implementamos la electrónica de red correspondiente: switches, routers, etc...

5. Planificamos las salidas que va a necesitar el armario y elegimos los paneles de parcheo de salida para cada servicio.

6. Contabilizamos la cantidad de pasahilos que habrá que colocar para tener todo el cableado ordenado.

• Distribuidor de edificio

El BD no debe contener elementos para la distribución horizontal.

Para el diseño del BD es necesario conocer previamente las características de los diferentes FD, ya que aquí se reunirán todos ellos:

1. Computamos todas las conexiones verticales que salen de cada FD correspondientes a voz, datos y fibra.

2. Elegimos los paneles de parcheo más adecuados a cada uno de los servicios.

3. Planificamos las salidas que va a necesitar el armario.

4. Si el distribuidor es final, se reserva una zona para colocar los elementos provenientes de los subsistemas de equipos de voz y de equipos de datos.

5. Contabilizamos la cantidad de pasahilos que habrá que colocar para tener todo el cableado ordenado.

4.1 Ubicación de los distribuidores

La ubicación del distribuidor siempre deberá favorecer, en lo posible, el diseño de la red. Como es muy probable que el distribuidor se aloje en una sala de telecomunicaciones.

Distribuidor de planta

Hasta el momento hemos supuesto que cada planta tiene un único distribuidor de planta, pero no siempre es así. Cuando la superficie a cubrir es muy amplia,  se opta por ubicar más de un distribuidor de planta.

Cada distribuidor de planta puede alcanzar equipos que no estén a más de 90 m en canalización de donde él está ubicado.

• Se decide cuál es la ubicación del FD en la planta.
• Se traza un círculo de 50m de radio tomando como centro la ubicación del distribuidor de planta.

En principio, todos los equipos fuera del círculo no estarán dentro del área de influencia del FD.

Los puestos que no entren en ninguno de los radios de acción de un FD deberá recibir cobertura a través de medios inalámbricos.

4. Ubicación y dimensionado

Como ya hemos visto, uno de los aspectos primordiales cuando se diseña la infraestructura de una red es la ubicación de los distribuidores, que por lo general se alojan en sala de telecomunicaciones.

Una red de cableado estructurado de un edificio sigue, de manera aproximada, un esquema como el que se ve en la imagen:

3.1 Subsistema de equipos de voz

El subsistema de equipos de voz está formado por los elementos que se usan para interconectar la línea de telefonía del proveedor de servicios con el sistema de cableado estructurado de la red.

Este subsistema está compuesto por los siguientes elementos:

• Repartidor intermedio de telefonía (RIT): está compuesto por uno o más cuadros de regletas tipo 110.

Las regletas 110 pueden alojarse en cuadros para bloques de 100 pares o apilarse sobre bastidores que se fijan directamente a la pared.

El RIT típico de una red que integra voz y datos tiene tres secciones diferenciadas:

• Una sección para recibir las conexiones de las líneas del operador que proporciona los servicios externos.
• Una sección para suministrar servicio de voz.

• Una sección para suministrar servicios de datos.

• Punto de acceso de operadores (PAO): es un cuadro de características similar al RIT, pero muchísimo más pequeño, que recibe las conexiones de las líneas de la operadora y las enlaza con el Rit.

Cuando los PAO se instalan en el RIT, conviene diferenciarlos de alguna manera para evitar los problemas en las labores cotidianas de gestión y mantenimiento de la red.

• Punto de terminación de red (PTR): es el nexo de la unión de la red del proveedor de servicios con nuestra red.

En algunos lugares, como edificios comerciales o comunidades de vecinos con un registro intermedio de telecomunicaciones común, en lugar del cajetín se presenta un cuadro de distribución similar al RIT que veremos a continuación.

• Centralita (PBX): Es como se conoce a la central telefónica. Este elemento es el encargado de derivar una comunicación desde el exterior de la red al usuario correspondiente del interior de la red.

Este dispositivo asigna a cada usuario un código numérico denominado <extensión>.

La centralita puede colocarse en cualquier lugar de la red (por ejemplo, en un edifico del campus o en una planta de un edificio, si se esea que solo dé servicio a una parte de la red).

Existen también centralitas digitales, llamadas IP PBX, que disponen de adaptadores de red y utilizan el servicio de VoIP.

• Paneles de parcheo de equipos de voz: estos elementos se integran en el armario de distribución correspondiente y recibe el cableado, habitualmente de categoría 3, correspondiente a las conexiones de voz del RIT.

3. Los subsistemas de equipos

En la mayor parte de las redes basadas en el sistema de cableado estructurado es necesario disponer de un acceso para conectar con el proovedor de telefonía que le ofrece los servicios WAN.

Hay dos subsistemas de equipos:

• Subsistema de equipos de voz.
• Subsitema de equipos de datos.

2. Elección de medios

El tipo de medio que se utilice en la interconexión de los diferentes elementos de la red será vital para su correcto funcionamiento.

• La velocidad ancho de banda: Esto dependerá, en gran medida, de la finaliadd de la red.
• La distancia: que se desee cubrir, teniendo en cuenta lo establecido en la normativa y la degradación de la velocidad en el medio de transmisión en función a la longitud de este.
• El presupuesto económico: Ya que del medio empleado dependerán también, en una parte importante de los elementos de interconexión necesarios.

Elección del medio para el subsitema horizontal.

La red de voz y datos puede cubrirse correctamente utilizando cable de par trenzado.

Elección del medio para el subsistema vertical

El backbone de la red necesita mayor ancho de banda que los ramales del subsistema horizontal.

Elección del medio para el subsistema de campus

Para la interconexión de edificios lo más recomendable es utilizar fibra óptica, con idependencia de la distancia que los separe.



1.3 Representación simbólica de la red

• Los elementos finales de la red, que pueden ser equipos de usuario o dispositivos de terminación como dispositivos inalámbricos.
• Elementos de interconexión, como los hubs, switches, routers, puntos de acceso, etc.

Aunque no hay norma que rija los símbolos que se deben emplear, se ha popularizado el uso de determinados iconos como , por ejemplo, los correspondientes a elementos de interconexión de CISCO.

• Representación simbólica de la red lógica: La distribución de elementos de la red y sus medios de conexión se hace de forma que se favorezca la visualización de sus dependencias.
• Representación simbólica de la red física: Es la aplicación de la representación simbólica sobre la planta, el edificio o el campus de red.

1.2 Representación gráfica de los armarios de distribución

La representación gráfica de un rack se realiza con el objeto de planificar y optimizar el espacio de este.

Los stencils que mencionamos anteriormente, al ser pequeñas plantillas, incorporan no solo la distribución sino también elementos e información.

La representación de los armarios de distribución suele incluirse en los archivos de documentación de las salas de telecomunicaciones.

1.1 Representación gráfica en planos

Para representar una red en un plano se utiliza los modelos de planos técnicos del edifico, la zona o la ubicación.

• Planos eléctricos: Comienza con el prefijo E. Recogen todas las características del tendido eléctrico y puntos de suministro, distribución y terminación.
• Planos arquitectónicos: comienza con el prefijo A. Reflejan las características de suelos, paredes y techos, entre otros.
• Planos de cañerías: Comienza con el prefijo P. Identifican todos los sistemas de cañerías instalados en el edificio.
• Planos de telecomunicaciones: Comienza con el prefijo T. Representando los elementos de telecomunicaciones, así como la arquitectura de la red.
• T0: planos de campus, con recorridos externos y troncales
• T1: plano de edificio, con la disposición por plantas, límites, backbone y recorridos horizontales.
• T2: área de trabajo, con la localización de las tomas y el etiquetado de las mismas.
• T3: salas de telecomunicaciones, con la vista de los planos de los armarios de distribución y bastidores empleados, así como de las fachadas de las paredes.
• T4: plano de seguridad, detallado con todos los elementos y características de seguridad.
• T5: plantillas de cableado y equipamiento, con la distribución temporal de instrucciones para la puesta en servicio de la red.

Los planos técnicos se hacen a escala. La escala que se utiliza depende, en cierta medida de la dimensión del edificio.

1. Representación Gráfica de Redes

Antes de acometer la instalación de una red, los técnicos deben realizar un diseño previo de la misma.

Dicha representación gráfica se hace en varios sentidos:

• Representación de plantas: haciendo uso típicamente de los planos de tipo arquitectónico, donde también pueden incluirse la red électrica, red de conexión a tierra.
• Representación de los armarios de distribución: En esta representación se muestra el frontal de los racks, con la distribución de los elementos instalados sobre ellos.
• Representación simbólica de la red: En la que se prescinde de espacios y medidas.

La representación simbólica de la red es el modelo más utilizado para representar su arquitectura.
